Jenis-dan Macam Saklar (Switch)

Saklar atau switch adalah sebuah alat yang berfungsi sebagai penghubung dan pemutus arus listrik. Dalam rangkaian elektronika dan rangkaian listrik saklar berfungsi untuk menghubungkan dan memutuskan arus listrik yang mengalir dari sumber tegangan menuju beban (output) atau dari sebuah sistem ke sistem lainnya.

Berikut ini adalah bebarapa jenis dan macam saklar berdasarkan konstruksi masing-masing saklar.

Photo credit: Wikipedia

Atas, dari kiri ke kanan: Circuit Breaker, Mercury Switch, Wafer Switch, DIP Switch, Surface Mount Switch, Reed Switch. Bawah, dari kiri ke kanan : Wall Switch, Miniature Toggle Switch, In-Line Switch, Push-Button Switch, Rocker Switch, Micro Switch.

Jenis, Simbol, dan Contoh Saklar

JENIS SAKLAR (SWITCH)	SIMBOL SAKLAR	CONTOH FISIK
SPST Saklar On-Off sederhana
Saklar Push-On Kedua terminal akan terhubung selama ditekan
Saklar Push-Off Kedua terminal akan terputus selama ditekan
Saklar SPDT Terminal sentral (COM) akan terhubung ke salah satu terminal dan akan terputus ke terminal lainnnya dalam satu kondisi.
Saklar DPST Dalam kondisi On ("1") dua terminal sentral akan terhubung ke terminal pasangannya dan akan terputus ketika kondisi Off ("0")
Saklar DPDT Dua terminal sentral akan terhubung ke salah satu terminal pasangannya dan teputus ke terminal pasangannya yang lain dalam satu kondisi.

Sumber: The Electronics Club

Keterangan:

1. On : Posisi Terhubung
2. Off : Posisi Tidak Terhubung
3. Push : Tekan
4. Pole : Jumlah kontaktor
5. Throw : Jumlah Posisi Konduktor (yang terhubung)
6. Open : Terbuka (Posisi Off)
7. Close : Tertutup (Posisi On)
8. Break : Off (Posisi Tidak terhubung)
9. SPST (Single Pole Single Throw)
10. SPDT (Single Pole Double Throw)
11. SPXT (Single Pole X Trow) X=jumlah Throw, misalnya SP6T (Single Pole 16 Throw)
12. DPST (Double Pole Single Throw)
13. DPDT (Double Pole Double Throw)
14. DPXT (Double Pole X Throw) x=jumlah Throw, misalnya DP4T  (Double Pole 4 Throw)
15. Push Button Switch
16. Push Break Switch

Simbol Saklar SPDT, SPST, Push-On, dan Push-Off

Simbol DIP Switch

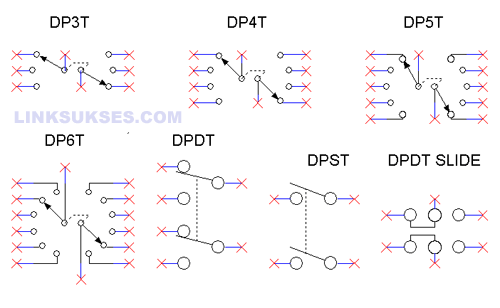

Simbol Saklar DPDT
