AC 220V Softstart & Regulated

Sirkuit ini membantu kita dalam mengatasi hentakan tegangan AC. Kit ini cocok untuk Power Amp,Motor AC Induksi,Kulkas,dll Kit ini dapat menregulasi tegangan ac 220V yankni menurunkan dan menaikan tegangan ac untuk menyesuaikan tegangan yng kita perlukan.

Specification
AC Input 220V sampai 240V
Beban 10 Watt sampai 500 Watt
Adjustable Tegangan 0 sampai tegangan maks input

Untuk beban lebih besar gunakan TRIAC BTB24 atau lebih tinggi.

Sirkuit ini dapat di pesan gratis melalui email : mdimasm@outlook.com

Regulated Variable Power Supply

Untuk keperluan praktikum pastinya membutuhkan power supply yang bisa diatur teganganya. Kit ini dapat diatur teganganya.dengan kualitas tegagan arus yang teregulasi dan ripple noise rijection.
Kit ini mgenggunakan input AC 5V sampai 20V . dengan arus 500mA sampai 5Amper

PCB Sirkuit dapat di pesan gratis melalui email : mdimasm@gmail.com

TDA7294 Bridge Stereo

STmicroelectronic. Menyedikan chip amp yang sangat efisien dengan kualitas suara yang baik.TDA7294 merupakan DMOS (Darlington Metal Oxide Semiconductor) yang mana transistor mosfet untuk driver speaker ini memiliki efisien yang lumayan.

Jika sebuah chipnya menghasilkan 100Watt beban 8Ohm.maka jika di Bridge/BTL akan mengahasilkan daya 150Watt 8Ohm per channel. dan dengan bridge mode kualitas low frequence makin halus/empuk. tanpa menghilangkan medium dan highnya.

Specification:

VCC 32VAC 5A-10A
Maks Output 175Watt
Output Rata rata BTL Mode 150Watt
Beban hanya 16 sampai 4Ohm minimal

PCB sirkuit dapat di pesan gratis melalui email: mdimasm@outlook.com

Gainclone LM3886t Stereo

Texas Istrument dan National Semiconductor. Memberikan kemudahan bagi anda penikmat audio yang hagh quality namun sederhana. Chip amp LM3886t merupakan salah satu chip terbaik di dunia audiphliers selain LM1875.Kualitas suaranya sangat baik

Spesification:
VCC Standart 35VDC
Beban 4Ohm65Watt/Channel
Beban 8Ohm 35Watt/Channel
Slewrate 45V/Sec
Total Harmonic Distortion: 0.0004%

Gainclone sangat baik untuk home theater apalagi digabung dengan Tube Preamp. makin baik dan termasuk amplifier kelas dunia di rumah anda.

PCB sirkuit dapat dipesan gratis melalui email: mdimasm@outlook.vom

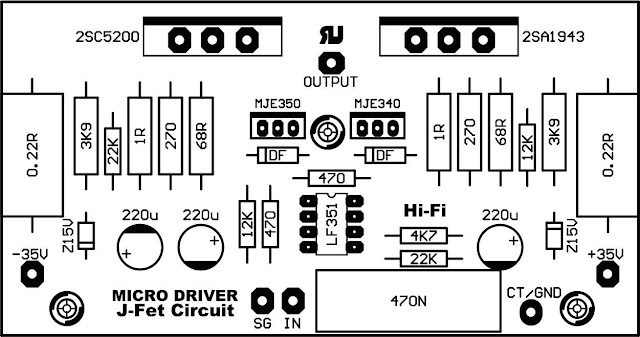

Apex B180

Apex. merupakan industrial yang bekerja di bidang amplifier . yang mana Mr Mile Slavkovich adalah perancangnya. untuk apex memang kualitasnya sangat bagus. dan menjadi amplifier yang disarankan. kali ini saya coba sedikit modifikasi tanpa merubah rasa.namun hanya megatur arus bias tanpa merubah skema aslinya.

PCB Sirkuit dapat dipesan gratis mealalui email : mdimasm@outlook.com

Amplifier Sizklai Tipe 1 (Commom Collector)

Amplifier ini.sesuai namanya sizklai/commom colector. adalah penguat berdaya tinggi. namun model ini memiliki kesulitan tersendiri.yaitu transistor daya hanya bisa 1 pasang/sulit di pararel dikarenakan oksidasi dari darlington pair collctor. namun istimewanya adalah sirkuit ini memiliki kualitas suara yang baik dan sangat berternaga.

Spesification

-VEE : 25-65 DCV
 +VCC : 25-65 DCV
Freq : 15Hz-24KHz
Signal Input : 377mV
 Beban 8-2Ohm
 Output beban 8Ohm 83Watt
 Output beban 4Ohm 135Watt

Transistor hFE yang disarankan sebagai final 2SC2922+2SA1216
degan catu daya 45DCV 5A (Mono)/65DCV (Stereo)

Sirkuit kit ini dapat diBridge/BTL(Bridge Transistor Less) untuk menghasilkan daya makin besar

PCB Sirkuit dapat di pesan gratis melalui email : mdmimasm@outlook.com

Speaker Protection PCB

Suatu alat untuk melindugi Speaker saat bekerja.
Speaker protector haruslah melindungi speaker dari kecacatan amplifier

Keharusan Perlindungan adalah:
- DC Offset . yaitu tegangan/arus DC yang keluar dari amplifier yang bermasalah
- Delay turning. Speaker protection harus melindung"deg/hentakan"saat Power Amp mulai menyala
- Kebocoran arus asing
- Konsleting arus
- Phase Terbalik


Speaker protector ini.Menggunakan Transistor hFE yang cukup populer dan mudah di cari 2SC1845.Transistor ini sebagai deteksi error signal dengan diode bridge. IC NE555 Timer digunakan sebagai swicth delayed PWM relay. untuk aktiv dan deaktiv relay swicth.

Circuit dapat di pesan gratis melalui email: mdimasm@outlook.com

1200 Watt Built Up Amplifier Hi-Fi

Amplifier ini merupakan jenis penguat suara kelas B. yang mana menghasilkan daya yang besar dan memiliki kualitas suara yang lumayan. Sirkuit ini baik untuk pengeras suara lapangan.

Spesifikasi adalah:

Impedasi Umum - 56KOhm
Supply Voltage 55-70 V DC
Arus Konstan 10 sd 15Amp

Freq Response 15Hz - 15KHz
Total Harmonic Distortion (THD) 0.3 % VCC 60V. 1% VCC 55V
Fast Slew Rate 24 - 36V/Sec

DC Output 76mV* Max/Min Tolerance 5%
Arus Bias Fixed 500mA
Signal Sensitif Pada 70mV

Output Spesification

63V VCC. Beban 4Ohm 1355 Watt RMS
70V VCC  Beban 2Ohm 1644 Watt RMS

Need Full Circuit Diagram : Send Email to mdimasm@outlook.com
